excel两轴柱形图完整原创图文教程

[日期:2014-06-26]   来源:IT部落窝  作者:IT部落窝   阅读:963[字体: ]
内容提要:excel两轴柱形图完整图文教程供IT部落窝的窝友学习.

  下面的截图是excel两轴柱形图的源数据。

excel两轴柱形图

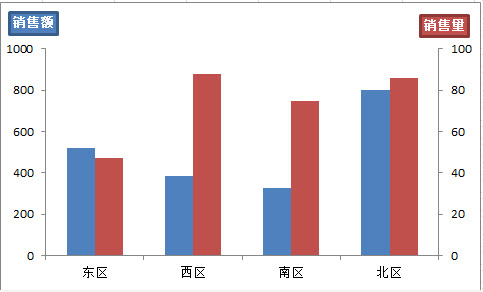

  最终制作出来的excel两轴柱形图效果如下:
excel做柱形图
  因两系列数值相差较大,直接绘制柱形图,对于数据小的系列,值甚至不可见。解决方案为将2系列分别绘制在2个坐标轴上。
excel两轴柱形图解题步骤如下:

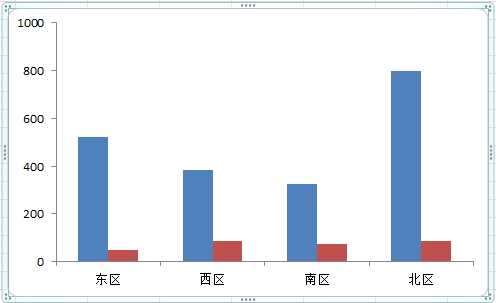

1、绘制柱形图
  选取A1:C5区域,直接插入柱形图,删除图例、网格线;
  数值轴最大值固定在1,000,主要刻度单位200;
绘制柱形图
2、“销售量”系列调整到次坐标轴

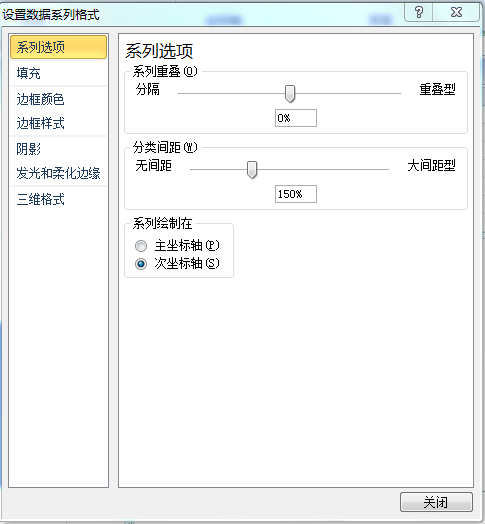

  先选取图表,图表工具-布局-当前所选内容-系列“销售量”-设置所选内容格式-系列绘制在次坐标轴
系列调整到次坐标轴

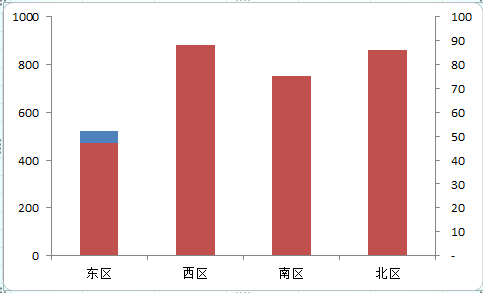

  此时得到的图表如下图:
excel制作柱形图
3、添加辅助数据系列

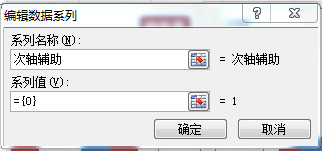

  图表工具-设计-数据-选择数据-添加,分别添加2个空的数据系列。
添加辅助数据系列

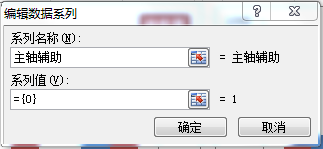

编辑数据系列
  此时得到的图表如下图:
excel 堆积柱形图
4、调整各系列坐标轴及系列先后顺序

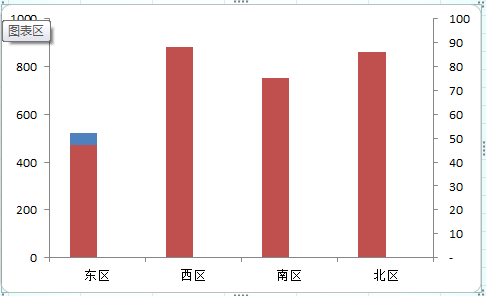

  因之前设置过系列“销售量”在次轴,所以新添加的两个辅助系列全部都在次轴,只需要将系列“主轴辅助”调增到主轴,此时图表如下:
调整各系列坐标轴及系列

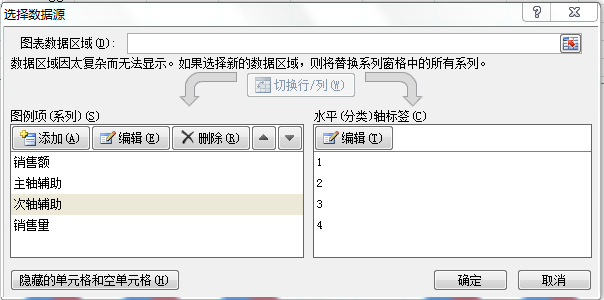

  图表工具-设计-数据-选择数据,调整各个数据系列的顺序,使系列“主轴辅助”在系列“销售额”后面,系列“次轴辅助”在系列“销售量”前面。
选择数据源

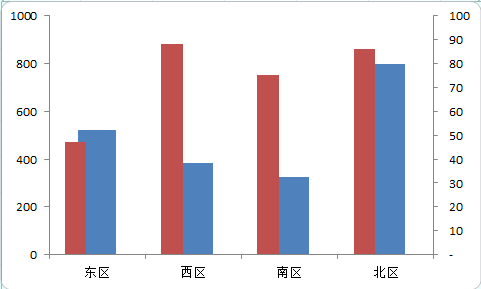

  此时图表已基本完成,如下图:
excel2007柱形图
5、图表美化
设置次轴的刻度值。因有两个系列在不同的坐标轴上,可设置坐标轴标题等。
