excel柱形图详细绘制教程

[日期:2011-12-28]   来源:IT部落窝  作者:IT部落窝   阅读:11842[字体: ]
内容提要:文章通过一个成绩表数据源来介绍excel柱形图,并给出详细的excel柱形图的绘制步骤供学习。

  excel柱形图是Excel中最常见的图表类型之一。本文通过一个实例来讲解excel柱形图的基本做法。

  A1:B10区域是绘制excel柱形图的数据源。有了数据我们才能做图表。

excel柱形图

  下面是excel柱形图的操作步骤:

  excel柱形图绘制步骤一:插入柱形图

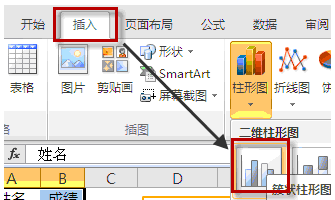

  选择A1:B10区域,插入——图表——柱形图——簇状柱形图。如下图所示:

excel柱形图2

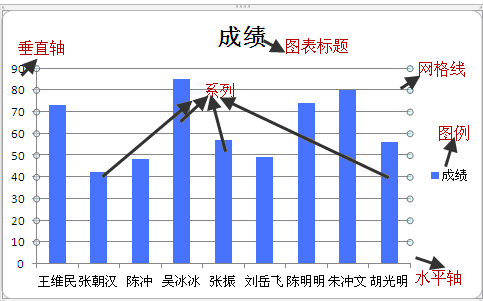

  删除图表标题、图例、网格线、垂直轴。

excel柱形图3

  选择水平轴,右键,选择“设置坐标轴格式”,设置如下:

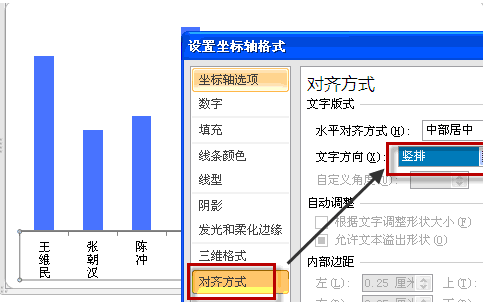

  “对齐方式”——文字方向:竖排。

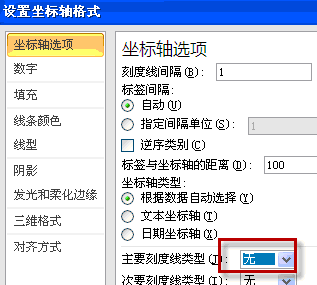

  坐标轴选项——主要刻度线类型:无。
  线条颜色:实线:黄色。
  线型:宽度:1.5磅。

excel柱形图4

excel柱形图5

  excel柱形图绘制步骤二:编辑柱形图系列和添加数据标签

  选择系列,右键,设置“数据系列格式”,填充为蓝色。

excel柱形图6

  excel柱形图绘制步骤三:添加辅助列

  在C2单元格输入公式:=IF(B2=MAX($B$2:$B$10),B2,NA()),下拉至C10。

  公式的意思是将B列的最大值标识出来,其余的用NA()错误值标识。

  excel柱形图绘制步骤四:用构造的辅助列添加柱形图系列

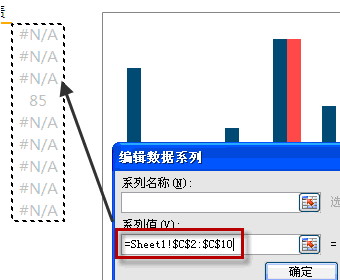

  在图表任意位置,右击图表,选择“选择数据”,弹出“选择数据源”对话框,单击“添加”,弹出“编辑数据系列”对话框,系列值,选择为“C2:C10”区域,确定。即添加了一个图表系列。

excel柱形图7

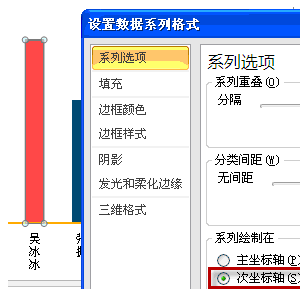

  选择刚添加的系列,右键, “设置数据系列格式”,系列绘制在“次坐标轴”。如下图所示,并删除次垂直轴。

excel柱形图8

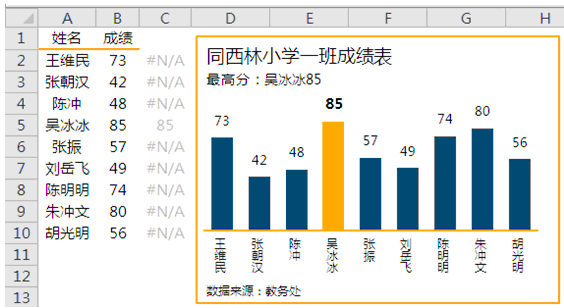

  excel柱形图绘制步骤五:添加主副标题脚注,完整图表。

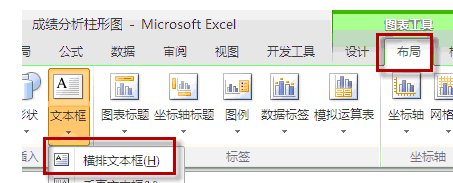

  激活选择图表,单击图表工具——布局——插入——文本框,添加主标题、副标题、脚注数据来源说明。

excel柱形图9

  到此,整个excel柱形图绘制大致就完成了。剩下的就是对图表各元素进行微调设置。比如设置数据系列的分类间距,没有一个具体的数值,只要视觉效果看起来柱形图各柱子的间距协调就OK。
