excel条形图制作教程:巧用字体做条形图

[日期:2015-12-08]   来源:IT部落窝  作者:IT部落窝   阅读:733[字体: ]
内容提要:本文的excel条形图制作教程主要使用到了REPT函数和一个特殊的英文字体:Playbill结合完成的.

  本文的excel条形图制作教程主要使用到了REPT函数和一个特殊的英文字体:Playbill结合完成的。

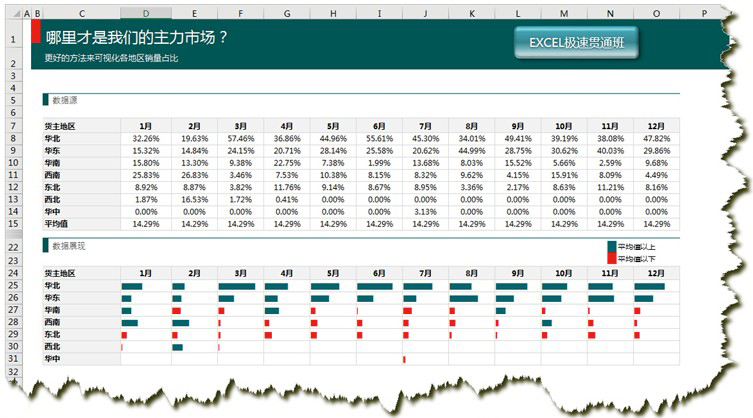

  下面我们一起看看最终的效果。上面是数据源,下面是制作好的条形图。
excel图表制作教程

excel条形图制作教程操作步骤如下:

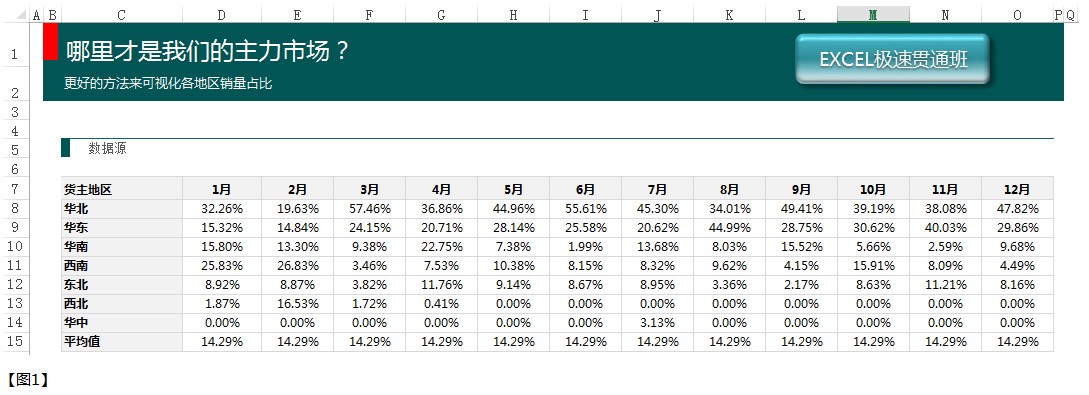

  1:准备数据。这是一份2014年度各个月份各个地区的销量占比情况,见【图1】。
excel图表制作
步骤2:利用REPT函数结合单元格字体创建条形图

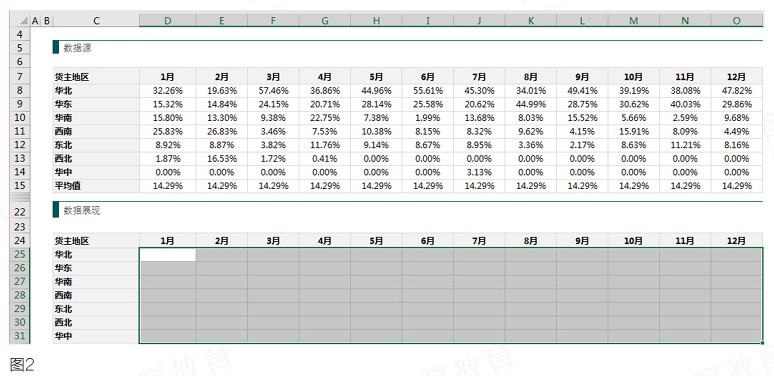

  首先:我们选中C7:Q14单元格内容复制粘贴到C24单元格。然后将D25:O31的内容删除,效果如【图2】所示。
excel条形图
  其次:在D25单元格中输入公式=REPT("|",D8*100),然后右拉下拉至O31单元格见【图3】。
excel条形图制作

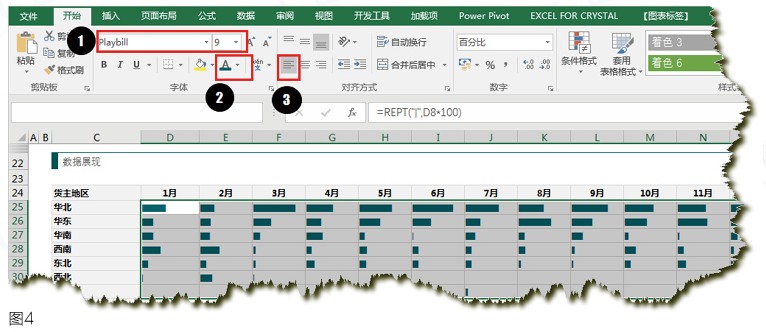

  然后:我们选中D25:O31单元格设置单元格字体,字体型号:Playbill;字号:9号,字体颜色:青色;对齐方式:左对齐。见【图4】。
字体型号:Playbill

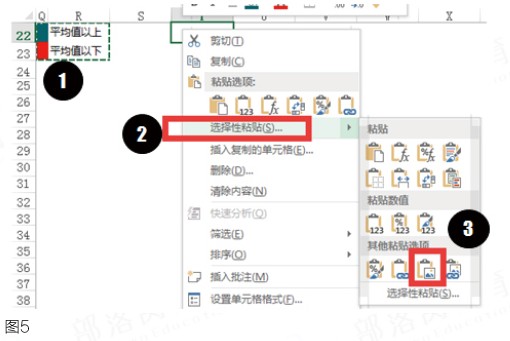

  然后:模拟图例,我们可以找二个空白单元格,分别填充上青色和红色,分别写上对应文字,然后复制成图片做为图例。见【图5】。
REPT 函数

  如果同学们想深入了解REPT 函数,请阅读之前老师的REPT 函数讲座资料:

步骤3:利用条件格式,将平均值以下的设置成红色。

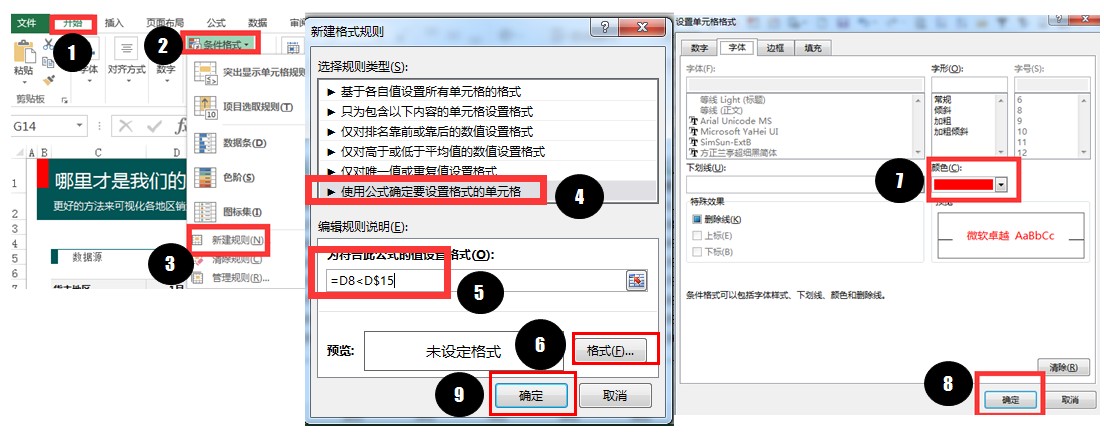

  我们选中$D$25:$O$31单元格设置条件格式,【开始】选项卡下-【条件格式】-【新建规则】,如【图6】所示。
  【使用公式确定要设置格式的单元格】-【为符合此公式的值设置格式】下设置公式=D8<D$15,然后点【格式】,如【图7】所示。
  【设置单元格格式】-【颜色】-红色,如【图8】所示。
excel条形图制作教程:巧用字体做条形图
  得到最终效果,如图9所示。
excel图表制作教程
