好看专业的Excel图表教程:帕累托图,动手一起做!

[日期:2016-07-23]   来源:IT部落窝  作者:无极   阅读:2055[字体: ]
内容提要:excel帕累托图怎么做?无极告诉咱们excel制作帕累托图相关的思路、原理、案例、操作步骤,非常详细的Excel图表教程。

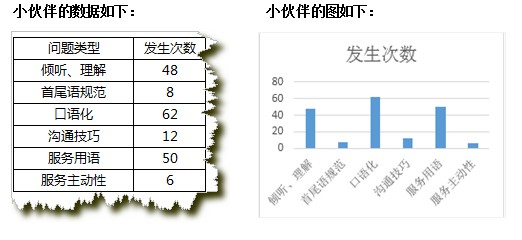

  今天在Excel体验课QQ群里,有小伙伴询问,为什么他的帕累托图做出来和别人的不一样,柱形图是高高低低跟城市里错落有致的大厦那样,而且那根线也不知道怎么做 。


excel2013 帕累托图
      无极看了以后确实这位小伙伴并不会制作帕累托图,甚至不知道这种图的作用是什么,原理又是怎样的,所以拿出来给大家进行分享,首先我们来了解下该图的学术原理:

  1) 帕累托图根据帕累托法则衍生,法则为二八原理,80%问题由20%原因造成
  2) 帕累托图是不同类别数据根据频率降序排列
  3) 帕累托图能区分”极其渺小的大多数”和”至关重要的极少数”
  4) 帕累托图是优化和改进的有效质量检测工具
  5) 帕累托法则根据对80%的财富是由20%的有钱人推论而来,应用及其广大和重要

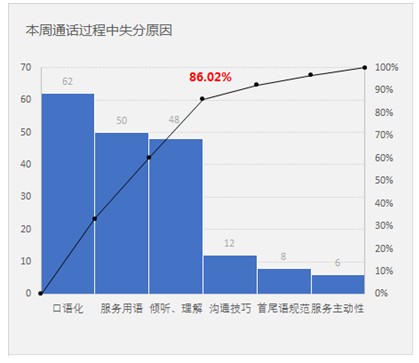

  说了这么多,那么我们神秘的帕累托又是怎样的呢?又改如何制作呢?大家可以看最终效果图,如下:(该文件案例已上传至QQ:231768146群文件中)
excel制作帕累托图

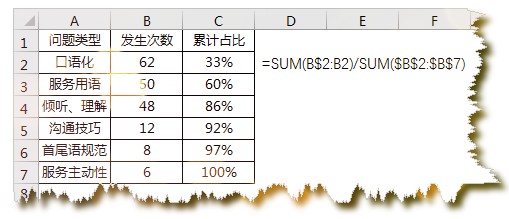

  首先我们需要对数据源进行排序,并且将累计百分比进行计算,构建数据范围为A1:C7,结果如下图所示:
excel帕累托图怎么做
      此处对于累计占比需要做完整的解释,累计的是如何计算出来的呢?什么又叫累计占比呢---其实累计占比就是指口语化的发生次数在所有发生次数中的占比,当服务用语时就是口语化发生次数+服务用语发生次数在所有发生次数中的占比,以此类推一直到服务主动性实际占比就变为了100%,那么如何快速的计算出累计占比呢?计算公式如下:
Excel图表教程

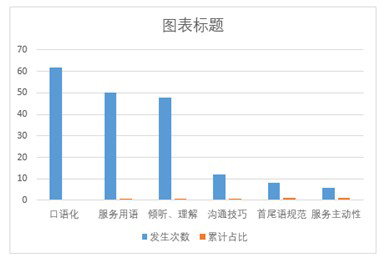

  公式为:=SUM(B$2:B2)/SUM($B$2:$B$7),此处两个sum函数是相除形式出现,分母实际就是所有发生次数的总数,因公式在C2录入,所以需将该区域绝对引用,避免公式下拖区域发生变化,分母:SUM(B$2:B2),此处锁定了B2单元格中的行号,当公式下拖时会自动进行扩展,具体原理见前面文字说明,接下来我们进入制图环节,选中范围A1:C7,点击”插入”—“柱形图”,如下图:
Excel图表教程案例

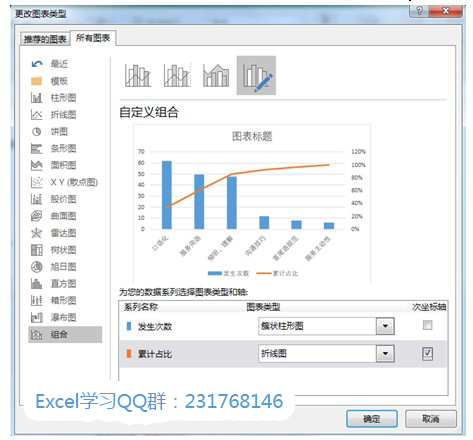

  第二步:右键点击图表区—选择”更改图表类型“—选择”组合”(此方法限2013版以上)-讲累计占比勾选次坐标轴,并将其图表类型改为折线图,结果如下图。
更改图表类型

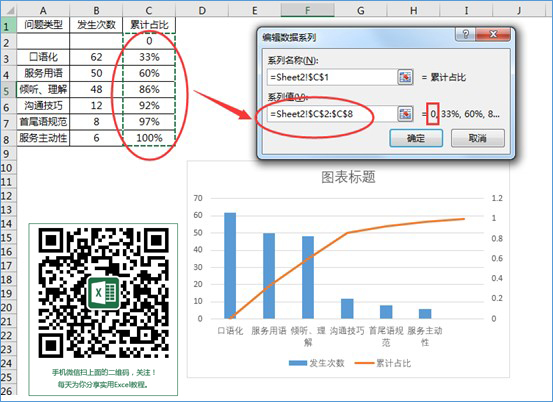

  第三步:我们可以发现,在前面所示成图中,我们的折线出发点是原点(0,0),别着急,其实我们只需要在构建数据区域插入一行,将原点录入,然后重新选择折线的Y轴数据即可,结果如下。
折线的Y轴数据

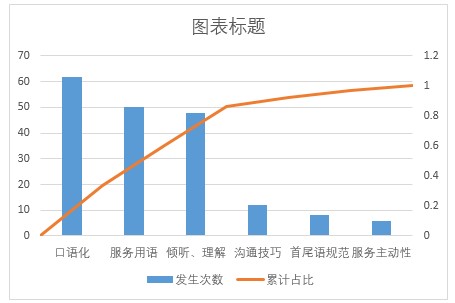

  第四步:细心的同学发现,这样制作后,折线图仍没有从原点出发,那么最关键的一步来临了,选中图表,在上方的图表工具选项卡中点击设计-添加图表元素-坐标轴-次要横坐标轴,然后点击次要横坐标轴,在坐标轴选项中,将其位置设为”在刻度线上”,然后将次要横坐标轴改为无标签,无刻度线,颜色改为无,结果如下:
Excel折线图

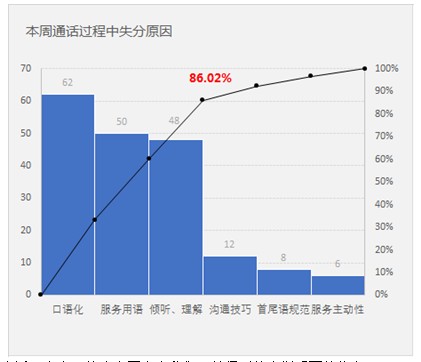

  第五步:我们将结果图经过进一步的修改和加工,即可得到最终的成图,如下:
excel制作帕累托图相关的思路、原理、案例、操作步骤

  另外来告诉下大家,从这张图表中我们可以得到什么样重要的信息:
  ①在通话过程中口语化/服务用语/倾听、理解三项问题类型的发生次数占到了86%,是我们迫切需要解决的,也就是很多人都在发生,有必要的话需全员培训和宣导
  ②那么服务主动性呢?实际上它就是个性问题啦,也就是个人小伙伴会发生此类问题,只需要单独辅导和培训技能技巧即可获得解决。

  是否觉得很简单呢?有兴趣的小伙伴可动手制作下哟!我是部落窝教育《Excel极速贯通班》助教:无极,希望大家多多留言交流,如果喜欢教程也可以将教程分享给更多的小伙伴来一起学习!
