Excel在柱形图上添加折线图实战案例(上)

[日期:2016-01-26]   来源:IT部落窝  作者:IT部落窝   阅读:512[字体: ]
内容提要:本文是典型的excel柱形图加折线图案例,一个图表里面同时有excel柱形图和折线图两个系列.

  本文的excel图表教程也是我们必学的图表教程。Excel柱形图添加折线图搭配做效果是很常见的图表类型。

  在某年某月的某一天星期一,每周的生产会议按时召开,小贺呢需要将上周每条拉线上成品不良品控制的情况做成图表,这时候他正犯愁,之前都没做过图表,这可如何是好啊,然后看到我空间发了一些图表的动画,他喜出望外的向我跑来。。。

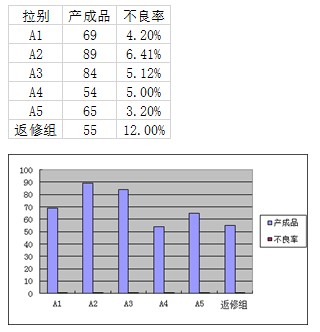

  他指着他发给我的数据问:我这个数据怎么作图啊,我做出来是这样的。
 excel柱形图加折线图

  不看不知道,一看吓一跳,不良率在产成品的系列对比下,不良率系列都看不到了,小贺说:“对呀,我要怎么把不良率也体现出来,把他变成折线可以么。你教教我吧?”(在此讲解的技巧操作均为2013版本,2003版本的小伙伴可以找找具体位置,功能技巧大致都是差不多的)。

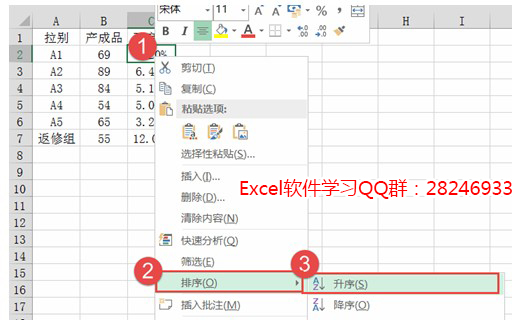

  首先呢看看这个数据,他的目的是要突出那个拉线控制的最好,也就是不良率最低的,那我们先把数据按照<不良率>给升序一下。点中<不良率>列中任意一个单元格后→{右键}→【排序】→【升序】
excel柱形图上加折线

  排序后数据:
excel柱形图上加折线

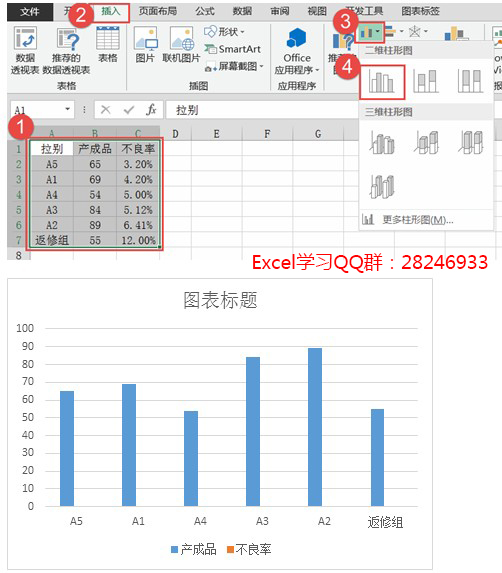

  选中数据后我们先插入一个柱形图
excel柱形图添加折线

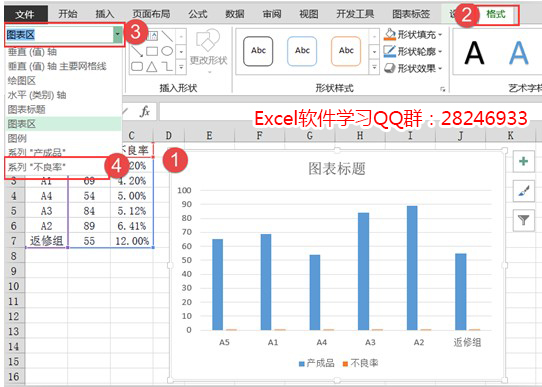

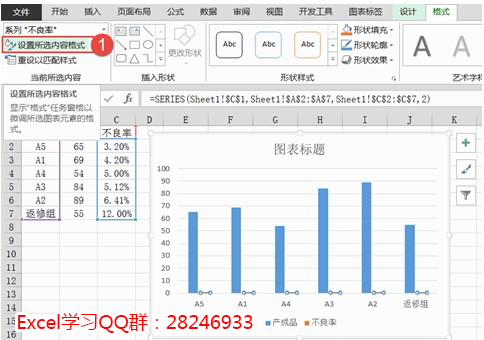

  选中不良率系列(因此处不良率数据较低,鼠标不好选中,选中图表→【格式】→【当前所选内容】→【设置数据系列格式】
在柱形图上添加折线图
次坐标轴

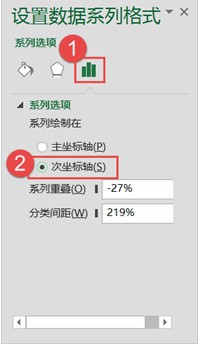

  选中【系列选项】→【次坐标轴】
更改图表系列类型

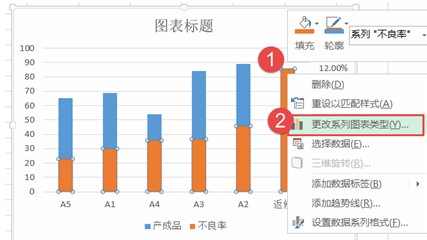

  选中<不良率>系列→{右键}→【更改图表系列类型】
更改图表系列类型

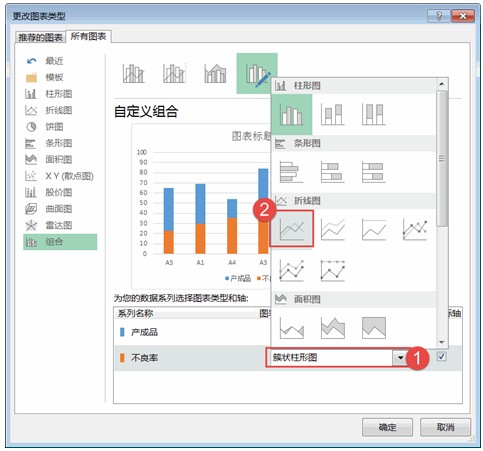

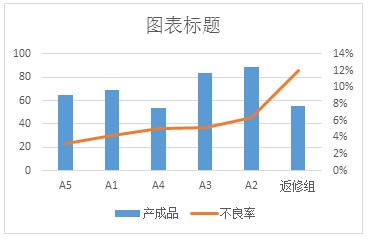

  将<次坐标系列>类型设置为→【折线图】
折线图
excel簇状柱形图

  小贺看到这效果,高兴的说,哇,这样挺好的。可是,我可以把折线放到柱形图上面么,然后就在我电脑上面比划着。。。

  木偶点了几下鼠标。搞定。。

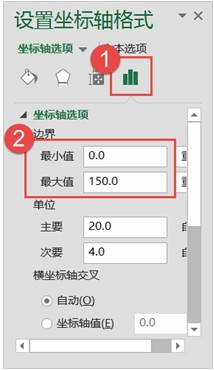

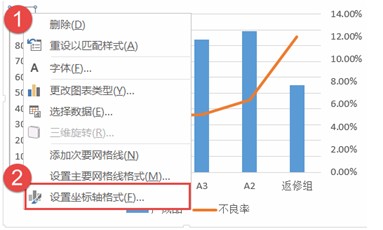

  选中<主要刻度轴>→【设置坐标轴格式】,设置坐标轴的边界(最小值0,最大值150)最大值为150主要为了腾个空地方留给折线图。
 excel折线图
次要刻度轴

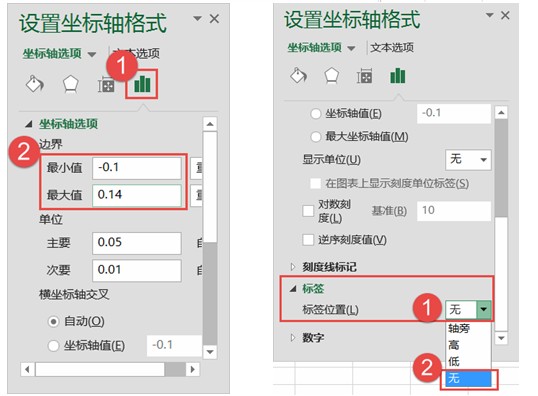

  选中<次要刻度轴>→【设置坐标轴格式】,设置坐标轴的边界(最小值-0.1,最大值0.14)最小值为-0.1主要为了提升折线的高度,并设置次要标签的标签位置为【无】
提升折线的高度

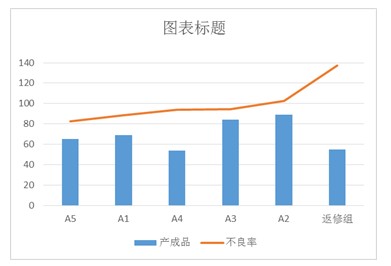

设置后的图表

  设置后的图表:
图表再美化美化
  送佛送到西,帮忙帮到底吧,把图表再美化美化。

  选中图表标题与图例后按【Delete】键删除。

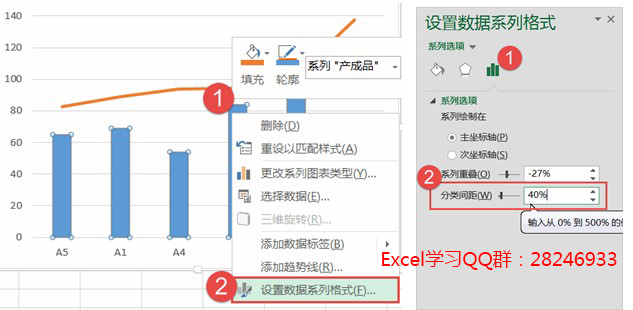

  选中<柱形图>→{右键}→【设置系列格式】→【分类间距】(40%)
设置系列格式

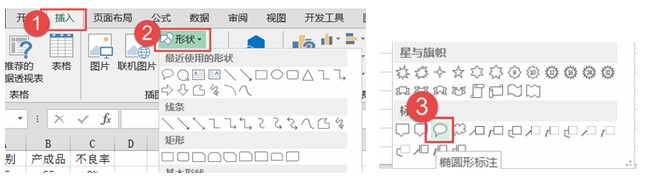

  插入一个自选图形,然后调整格式
插入一个自选图形

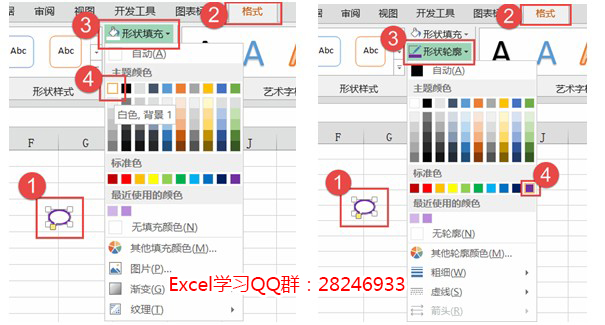

  设置图形格式:
Excel在柱形图上添加折线图实战案例(上)

教程未完,点击继续学习:www.ittribalwo.com/article/3247.html
